LSS2-1.0-Y(Q)贯流蒸汽锅炉图纸介绍

作者:冷凝锅炉图纸,真空锅炉图纸,燃气锅炉图纸,贯流锅炉图纸-锅炉图纸技术转让 浏览:次 时间:2019年05月06日【 字体:

一、前言:

按照TSG G0001-2012《锅炉安全技术监察规程》、JB/T1619-2002《锅壳锅炉本体制造技术条件》、TSG G0002-2010《锅炉节能技术监督管理规程》技术要求和规定,进行了设计。本系列锅炉配置高效节能的品牌燃烧器。锅炉结构紧凑,体积小,重量轻,移动方便,具有热效率高、自动化程度高,安全可靠,操作方便等特点,市场应用普遍反应良好。该产品的燃料为轻油或天然气。燃料从燃烧器喷出,被电子点火棒点燃,在燃烧室内微正压燃烧,高温烟气由燃烧室以“W”形从两侧进入对流管束,经出烟口进入节能器器,达到排烟温度要求,最后由烟囱排入大气。

二、设计依据:

JB/T10094-2002《工业锅炉通用技术条件》

GB/T16508-1996《锅壳锅炉受压元件强度计算》

GB1921-2004《工业蒸汽锅炉参数系列》

TSG G0001-2012《锅炉安全技术监察规程》

TSG G0002-2010《锅炉节能技术监督管理规程》

GB/T1576-2008《工业锅炉水质》

GB50273-2009《锅炉安装工程施工及验收规范》

GB13271-2001《锅炉大气污染物排放标准》

三、锅炉安全稳定运行的工况范围:

80%~100%

四、锅炉参数、燃料特性、水质要求:

(1)锅炉参数                                               LSS2-1.0-Y(Q)贯流蒸汽锅炉图纸介绍

序号

项目

结果

依据标准

1

额定蒸发量

2.0 t/h


2

额定蒸汽压力

1.0 MPa


3

额定蒸汽温度

184


4

给水温度

20


5

节能器出水温度

62℃(燃油),65℃(燃气)

6

排污率

5 %


7

冷空气温度

20


8

设计排烟温度

燃油

168.3


燃气

168.7


9

设计燃料

0#轻柴油

低位发热值:42916.8 Kj/Kg

天然气

低位发热值:35600 Kj/Nm3

10

受热面积

锅炉

辐射

5.6 m2

热力计算

对流

37.38 m2

热力计算

冷凝器

冷凝器

8.1  m2

热力计算

11

设计燃料消耗量

0#轻柴油

136.5 Kg/h

热力计算

天然气

165.3 Nm3/h

热力计算

12

设计锅炉热效率

0#轻柴油

91.8 %

热力计算

天然气

91.4 %

热力计算

13

燃油燃烧器

型号

百得TBL160P

燃烧器电机功率

2.2 KW

14

燃气燃烧器

型号

百得TBG150P

燃烧器电机功率

1.5 KW

15

给水泵

型号

JGGC2.4-120/15

电功率

2.2 kW

流量

2.4 m3/h

扬程

120 m

16

排烟处过量空气系数

1.125

《热力计算》

17

锅炉本体重量

1881 kg


18

锅炉运输重量

5000 kg


19

锅炉运输尺寸(长×宽×高)

1700×1600×2500(mm)

20

总耗电量

燃油

4.4 KW

燃气

3.7 KW








(2)水质要求(按GB/T1576-2008《工业锅炉水质》)

给水(软化水)

锅水(软化水)

浊度

≤5.0 FTU

全碱度

6.0~24.0 mmol/L

硬度

≤0.03 mmol/L

酚酞碱度

4.0~16.0 mmol/L

pH(25℃)

7.0~9.0

pH(25℃)

10.0~12.0

溶解氧

≤0.1 mg/L

溶解固形物

≤3.5×103mg/L

≤2.0 mg/L

磷酸根

10.0~30.0mg/L

全铁

≤0.3 mg/L

亚硫酸根

10.0~30.0mg/L

电导率(25℃)

≤5.5×102 μs/cm

相对碱度

<0.2

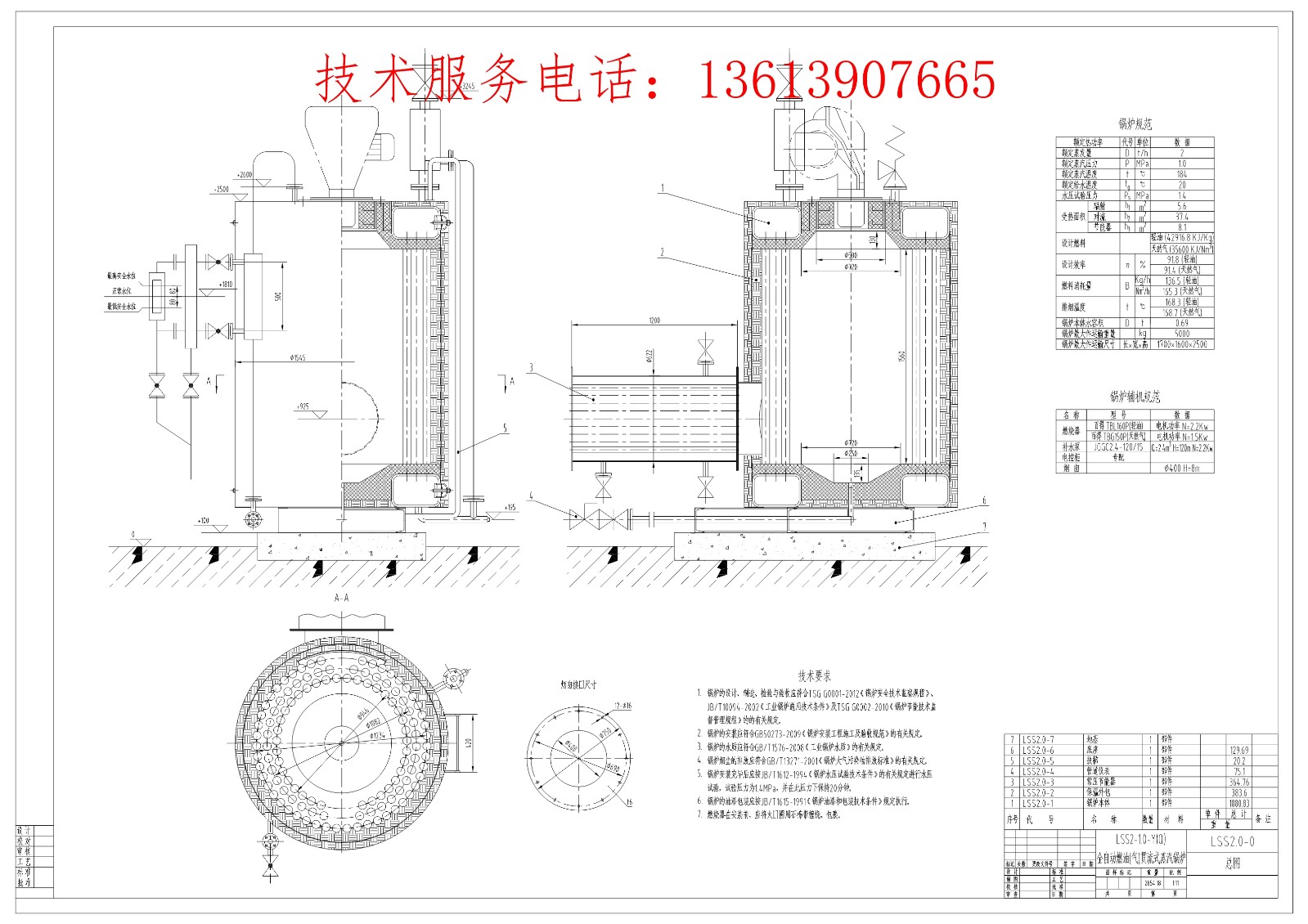

五、锅炉结构简介:(详见总图及本体图)

LSS2-1.0-Y(Q)锅炉是贯流式立式水管燃油燃气锅炉,本体主要受压元件有管板、水管等。炉膛及对流管束设计中,管子与管子采用扁钢连接形成烟气通道且增大了传热系数。本体上装有G88×102-1100手孔上下共计4个,有利于锅炉的安全运行及维修。且锅炉尾部装有常压节能器,节能器可以有效利用锅炉尾部烟气余热,经节能器加热后的热水,可以进入软水箱供锅炉使用,即提高了锅炉的进水温度,也可供其它生活使用,同时降低锅炉排烟温度,使锅炉环保节能。

注:节能器为常压件,严禁承压使用!

六、锅炉受压件选用材料

锅炉受压元件所用的金属材料严格按照TSG G0001-2012《锅炉安全技术监察规程》规定的要求:

上、中、下管板 φ1400/φ720×14     Q245R(GB713-2008)

直水管         φ57×3.5            20(GB3087-2008)

七、锅炉阀门仪表及控制系统

锅炉炉体装有两个Y150  0~2.5MPa  M20×1.5 精确度不低于1.6级,比例调节型燃烧器时采用:一个压力控制器,超压联锁,一个压力变送器控制燃烧;分段燃烧型燃烧器时采用:三个压力控制器:一个超压联锁,两个控制燃烧;一个A48Y-16C PN1.6DN50安全阀,安全阀整定压力范围为:1.0~1.3MPa,确保锅炉安全运行,节能器出口装有WSS-410型≤300℃温度计可以测量锅炉排烟温度。锅炉的检测燃料量及给水流量的仪表,要求用户所装流量计必须具备指示、积算及记录功能。根据锅炉的额定蒸发量和额定工作压力的1.1~1.3倍选取给水泵的流量计扬程。锅炉配有电控系统,锅炉安全控制符合国家法规及相关行业标准要求。另外,锅炉的经济性能指标符合TSG G0001-2012《锅炉节能技术监督管理规程》的要求。

八、锅炉烟风系统流程如下:

燃料→燃烧器→燃烧室→以“W”型从两侧进入对流管束→出烟口→节能器→烟囱→大气。
