WDR2-1.0电加热蒸汽锅炉

WDR2-1.0电加热蒸汽锅炉

我公司WDR2-1.0电热蒸汽锅炉的设计依据TSG G0001-2012《锅炉安全技术监察规程》、TSG G0002-2010《锅炉节能技术监督管理规程》、JB/T10393-2002《电加热锅炉技术条件》和NB/T47034-2013《工业锅炉技术条件》及GB/T16508.1~16508.8-2013《锅壳锅炉》等相关规定。



二 、锅炉规范



1

锅炉蒸发量

2 t/h

2

蒸汽压力

1.0 MPa

3

蒸汽温度

184

4

给水温度

20

5

设计热效率

98

6

设计燃料

7

电源

380V/50Hz

8

电热管功率

1500 KW

9

锅炉水容积

3.5 m3

10

安全稳定运行工况范围

50~100 %

11

总耗电功率

1446.8 kw

12

锅炉本体耗钢量

1466 kg

13

钢结构耗钢量

937 kg

14

锅炉大件运输重量

1061kg

15

锅炉大件运输尺寸(长×宽×高)

3128×1700×2268 mm



三、辅机规范



锅炉给水泵

LVR(S)3-29;Q=3m3;H=133   m;N=2.2 KW

电加热管

GYS2-380/5



四、结构、性能、特点



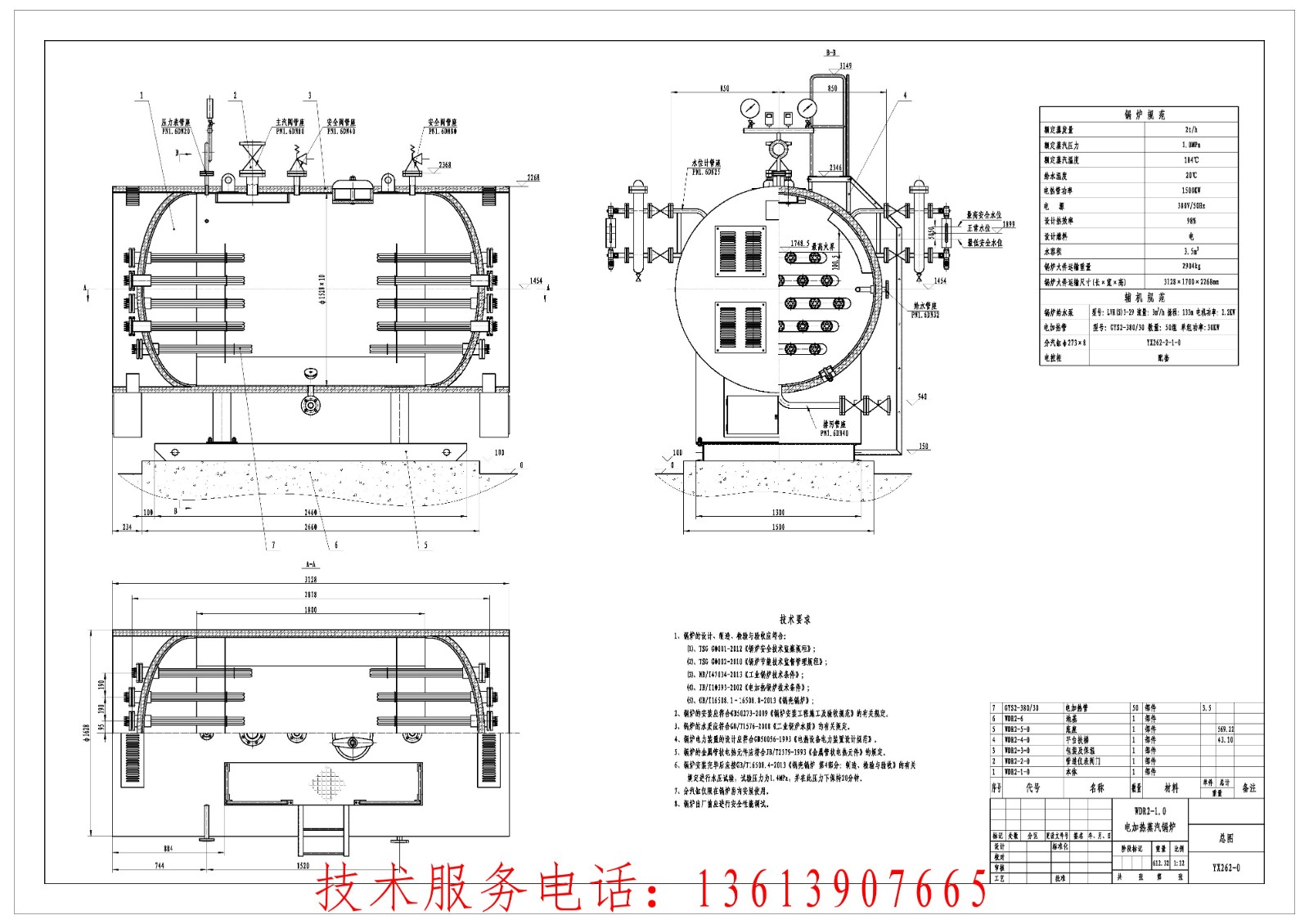

1、锅炉本体由φ1528×10的锅壳筒体、φ1500×14的前后封头、50个DN80的电热管管座组焊而成。

2、本锅炉加热器采用直接式加热管,其特点:

①加热管直接与水接触,传热面积提高,改善热工性能,保证产品出力。

②加热管机械性能增强,结构紧凑,体积小。检修、更换、安装极为方便。

③加热管采用不锈钢制造,安全可靠,使用寿命长。

3、由于锅炉采用电加热,只有锅炉体表散热损失,热效率高达98%以上,彻底实现零污染。

4、加热均匀、稳定,蒸发面积大。

5、除常规的压力控制,还装有自动排污系统,先进的程序控制,自动连锁、自动报警,实现全自动控制,加热器分级启动和停止,减轻对电网的冲击,具有过热、过压、缺水、短路、缺相、漏电等自动保护功能,安全可靠,操作简便。

6、本锅炉所配备的传感型板式水位计具有自动控制给水及水位报警和连锁功能。当水位低于低水位控制点时,自动启动给水泵向锅炉给水;当水位低于最低水位控制点时,自动声光报警并切断加热元件,需人工复位。当水位高于最高水位控制点时,自动声光报警并切断加热元件,需人工复位。



四、安全附件配置说明

为了有效地监视、控制水位及压力,该锅炉配备有板式水位计、水位控制报警器各两件,具有高低水位报警和低水位联锁保护功能;还配备有压力表、压力控制器以及蒸汽、给水流量计具有超压报警和超压联锁保护功能,能够充分满足监视及控制的要求。

1、安全阀型号为A48H-16C,压力等级0.8~1.2MPa,整定压力为1.04Mpa、1.06MPa,公称通径DN40,流道直径φ25。

2、压力表量程为0~2.5MPa,表盘公称直径为φ150,精度1.6级。

3、压力控制器整定值为1.01MPa。

4、超压联锁保护装置动作整定值1.02MPa。

5、水位控制器报警值为+40mm、-40mm。

6、低水位连锁保护装置动作整定值-50mm。
