一、设计任务来源
近年来,我厂根据市场需求,设计开发了WNS系列新型火管热水锅炉。该系列锅炉自投放市场以来,填补了空白,为我厂增加了可观的经济效益并带来了的社会效益。但是,目前锅炉产品型号的单一已经不能够满足用户的其它要求,因此,为了满足不断变化与发展的锅炉市场,我厂在该系列锅炉基础上,开发了WNS14-1.25/115/70-Y.Q型热水锅炉。
该锅炉主要参数见下表:
锅炉型号 | WNS14-1.25/115/70-Y.Q | |
额定供热量 MW | 14 | |
额定出水压力 MPa | 1.25 | |
额定出/回水温度 ℃ | 115/70 | |
适用燃料 | 轻柴油 | 天然气 |
低位热值 | 42.9MJ/Kg | 35.2MJ/Nm3 |
燃料消耗量 Kg/h | 1219Kg/h | 1488Nm3/h |
设计热效率 % | 96.3 | 96.3 |
锅炉排烟温度 ℃ | 86.1 | 82.7 |
排烟处过量空气系数 | 1.12 | |
循环水量 t/h | (70~115℃)267 | |
辐射受热面积 m2 | 40.4 | |
对流受热面积 m2 | 794 | |
锅炉水容积 m3 | 26 | |
锅炉本体耗钢量 吨 | 26.6 | |
钢结构耗钢量 吨 | 16.5 | |
总耗电功率 KW | 61 | 55 |

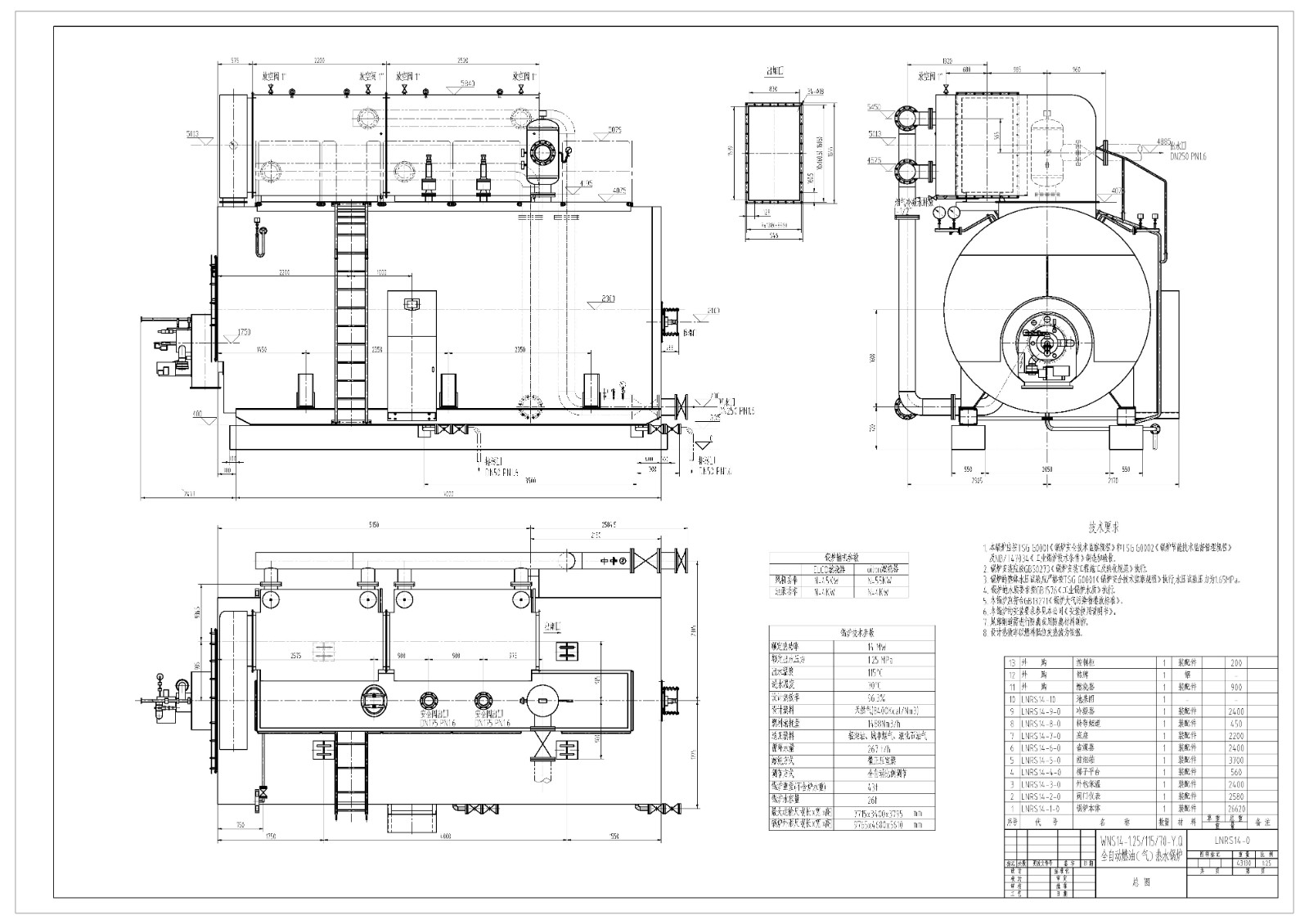

二、结构形式与总体布置
全自动WNS型热水锅炉为卧式、二回程、湿背式火管锅炉。该锅炉为整装式,锅炉本体、省煤器、冷凝器、前烟箱、外包保温、梯子平台及底座**组装好整装出厂,阀门仪表、燃烧器、控制设备等附属组件厂内预装后拆除,到用户现场组装。
该锅炉锅筒内受热面主要分四个换热部件:波形炉胆、回燃室、二回程烟管、省煤器、冷凝器。
运行时,炉膛内燃烧的高温烟气从回燃室进入二回程烟管,然后经过前烟箱转向省煤器,冷凝器,比较后经过连接烟道、烟囱比较终排入大气。
三、技术依据
1、该锅炉各受压部件依据GB/T16508-1996《锅壳锅炉受压元件强度计算》及GB/T9222-2008《水管锅炉受压元件强度计算》标准进行承压计算,并依据《热水锅炉安全技术监察规程》(1997年修订版)有关章节进行安全阀排放量计算,以锅炉本体的安全性。
2、依据《锅炉机组热力计算标准方法》(苏联1973年版)进行热力计算,在热效率、出力等方面锅炉的经济运行,并尽可能的节省钢材。
3、依据《锅炉设备空气动力计算标准方法》进行锅炉的空气动力计算,并以此为依据,选择合适的风机,锅炉正常燃烧。
4、依据TSG G002-2010《锅炉节能技术监督管理规程》及JB/T1609~JB/T1625等专注技术标准对锅炉零部件进行设计、制造、验收。依据GB50273-2009《锅炉安装工程施工及验收规范》对锅炉进行安装。
四、 适用条件
1、本系列锅炉设计燃料为轻柴油、天然气。
2、锅炉给水*须符合GB/T1576-2008《工业锅炉水质》标准。
