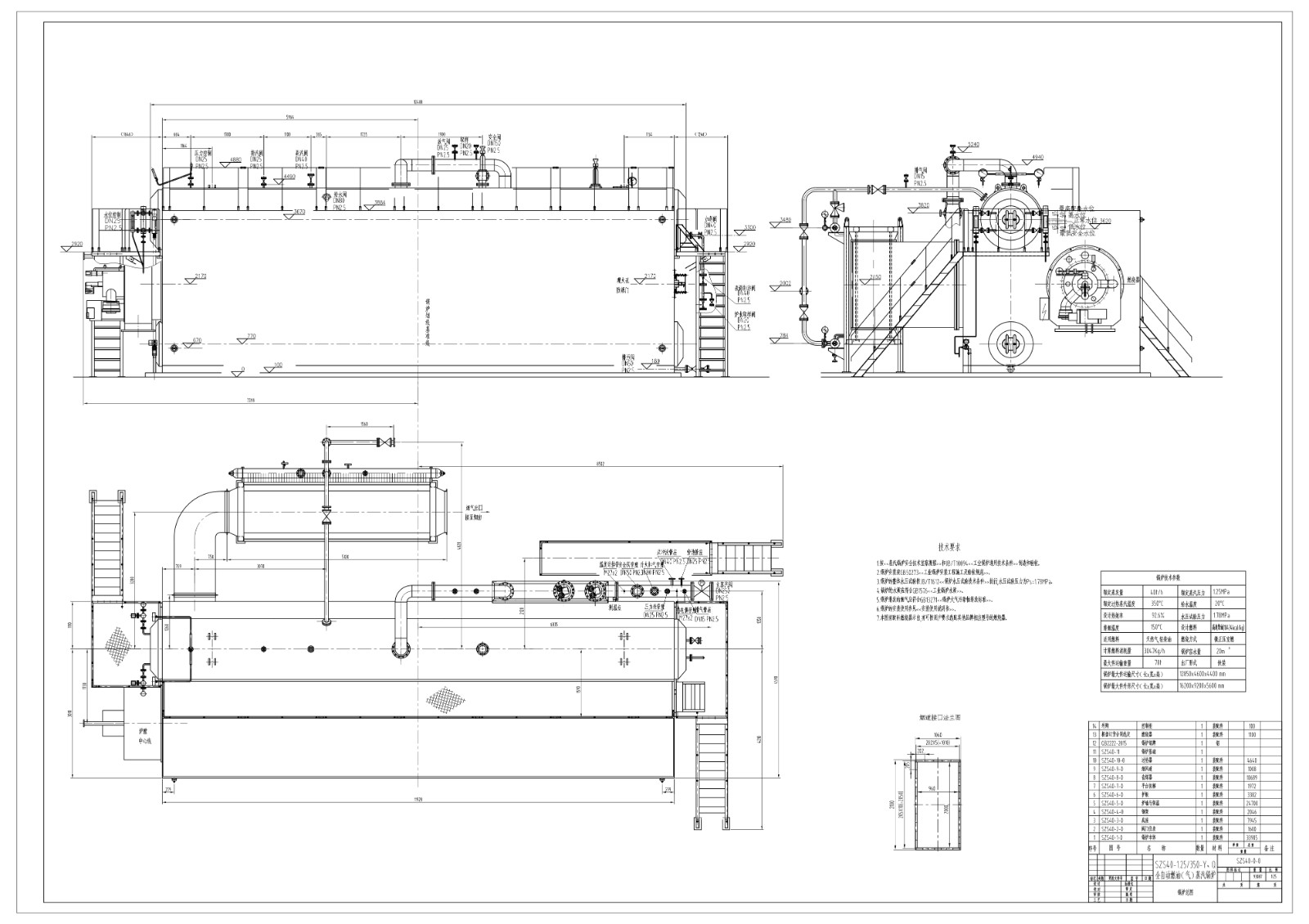

SZS40-1.25/350-Y、Q燃油、气过热蒸汽锅炉图纸

SZS40-1.25/350-Y、Q燃油、气过热蒸汽锅炉图纸

1. 锅炉概述:

本锅炉为双锅筒纵向布置、全膜式水冷壁、D型炉膛自然循环、微正压燃烧的过热蒸汽锅炉。前墙布置燃烧器,对流管束高温部位布置水平式过热器,而后是低温对流管束,烟气从对流管束经过烟道流入省煤器,通过省煤器后进入烟囱排出。炉膛后墙部位布置了防爆门。

2. 锅炉规范:

锅炉型号                     SZS40-1.25/350-QT

额定蒸发量                   40t/h

额定蒸汽温度                 350℃

额定蒸汽压力                 1.25 MPa

给水温度                     104℃

排烟温度                     ~165℃

锅炉设计效率                 91.4%

燃烧方式                     室燃

耗气量                      3074Kg/h

3.设计燃料:

轻油

4.锅炉水质要求:

 应符合GB1576《工业锅炉水质》

5.  锅炉结构简介:

5.1锅炉外形尺寸:   长×宽×高≈16200x9200x5600 mm

5.2水冷系统

水冷系统由上下锅筒间的对流管束、前膜式水冷壁、侧膜式水冷壁、后膜式水冷壁及隔墙膜式水冷壁等管屏组成。对流管由φ51X3.5组成,膜式壁由φ60X4的管子组成,管子与锅筒焊接。前、后墙分别与上、下集箱焊接。下集箱与下锅筒相接,上集箱与上锅筒相接,隔墙和侧墙布置φ60X4的膜式水冷壁管,节距为90mm,直接引自上下锅筒.管材均用20/GB3087。

上锅筒内径φ1000,壁厚δ22,下锅筒内径φ800,壁厚δ18,均用20g/GB713钢板卷制而成。上锅筒装有一套水位用平衡容器和电接点水位表、双色水位表各二套,并设置连续排污、炉水取样等管座。上锅筒上装有一只弹簧安全阀、压力表;还装有自用蒸汽管座等。正常水位在锅筒中心线下100mm,比较高及比较低水位分别位于正常水位±65mm处。上锅筒内部布置有缝隙挡板,水下孔板一次分离元件,和波形板、均汽孔板二次分离元件,下锅筒内部装有排污管。为便于检修内部设备,上、下锅筒内部设备主要是由螺栓和螺母连接。

5.3过热器:

过热器水平布置,配面式减温器。由φ38×3.5的20/GB3087蛇形管组成。蒸汽由进口集箱进入过热器蛇形管,出口汇集集箱内布置面式减温器,蒸汽比较后进入集汽集箱。集汽集箱上布置有安全阀、出气阀、温度计、压力表等附件。

5.4对流管束:

对流管束布置在上、下锅筒之间,由φ51X3.5的管子顺列布置组成,上、下两端与上、下锅筒焊接,管子材料为20/GB3087。

5.5省煤器;

  省煤器布置在锅炉本体左侧,通过烟道与锅炉本体连接,省煤器管由φ38×3.5管组成,材料为20/GB3087。

 5.6燃烧系统;

 采用奥林燃烧器,水平布置于前墙,燃烧器配置程控自动点火设备,及熄火保护装置。

5.7平台扶梯:

 本锅炉凡是需要频繁操作、监测、检修和装有门孔、阀门、观察孔、水位表、主蒸汽安全阀等处均设有操作平台和连接扶梯。

5.8护板:

由上下锅筒,炉膛水冷壁管屏、过热器、对流管束组成的锅炉本体搁在底部支座上,整个锅炉的四周均由外护钢板包覆。

5.9炉墙:

    本锅炉采用轻型炉墙,使用的绝热材料主要有:硅酸铝纤维板、耐火混凝土、泡沫石棉板、耐火砖等。

5.10 附件:

    在锅炉合适位置设置观察孔、防爆门;炉膛出口及省煤器出口设烟气温度测点;过热器出口、省煤器进出口设蒸汽温度、水温测点。

本锅炉设有安全阀、水位表、压力表等安全装置,锅筒上设连续排污管、加药管、自用蒸汽管等。水冷壁下集箱和过热器集箱均设有疏水排污管。

6. 水容积:

   水压试验时水容量约为15t,正常运行时水容量约为14t

7锅炉技术数据:

7.1各部件热力计算汇总表:

名  称

烟气进口温度

烟气出口温度

工质进口温度

工质出口温度

烟气平

均速度

工质速度

温压

传热系数

传热量

符  号

T

T

T

t

Wy

wg

Δt

K

Q

单  位

m∕s

m∕s

W/m2

kj∕Nm3

炉  膛

1830

1121

/

/

/

/

/

/

14622

一对流管

1121

788

197

197

17

/

746

100

6477

过热器

788

714

197

220

20.2

24

535

104.5

1388

二对流管

714

246

197

197

9.7

/

218

67.5

9618

省煤器

246

160

104

130

8

0.39

93

68

1424



7.2锅炉烟风数据:

锅炉烟气阻力(不包括燃烧器)

Pa

1124

烟气量(160℃)

M3/h

20137

空气量(20℃)

M3/h

12752



8.过热器壁温:

   管子材料    20/GB3087

 比较高使用温度    480

   比较高壁温     275

9.其它:

   锅炉安装*须符合《电力工业锅炉压力容器监察规程》、《蒸汽锅炉安全技术监察规程》及有关工业锅炉的施工及验收规范进行安装。锅炉运行*须遵照《中小型锅炉运行规程》。
