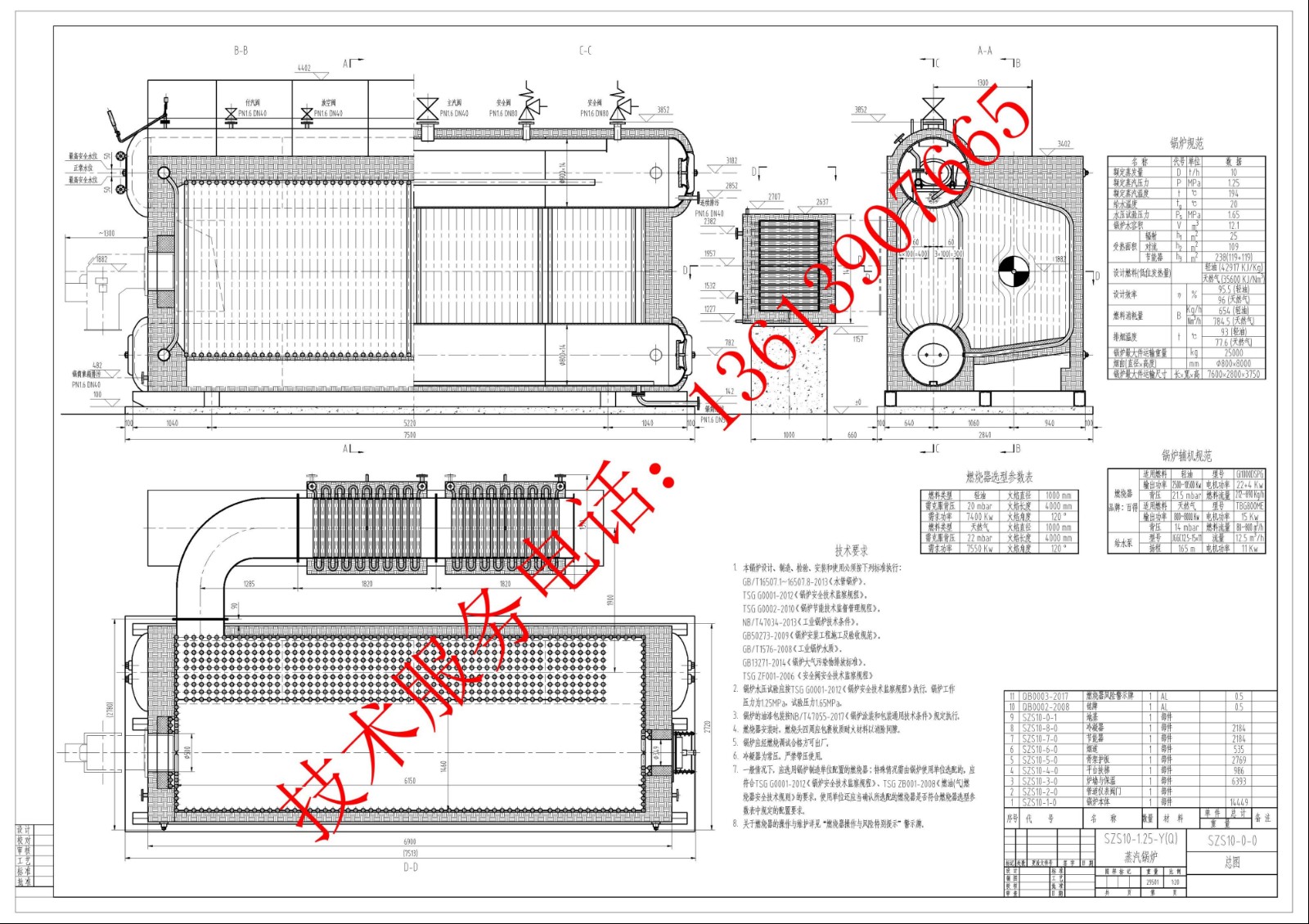

SZS10-1.25-YQ双锅筒纵置式冷凝燃气蒸汽锅炉锅炉图纸设计说明书

一、概述

该产品为典型的双锅筒纵置式“D”型布置快装水管锅炉。它由上下锅筒、膜式水冷壁、对流管束及省煤器组成,燃烧器布置在前墙,燃料在炉膛内燃烧后,烟气经对流管束及省煤器排入烟囱。

该产品有如下特点:

本锅炉采用双锅筒“D”型布置,结构紧凑,占地面积小,火焰充满度好。

锅炉采用下支承方式,能自由向上膨胀。

炉膛水冷壁及对流烟道全部采用膜式壁结构,密封性好且有效降低耐火砖的使用及维修工作量。

本锅炉外包装采用压制护板,外形美观、漂亮。

本锅炉的炉膛设有检查孔,为使用、维修提供了极大方便。炉顶设有防爆门。

采用高热阻材料作为绝热层,保温性能良好。

尾部布置有省煤器,换热效果好,能有效降低排烟温度,锅炉热效率高。

锅炉具有足够大的汽水空间,保证锅炉参数稳定。

采用全自动燃烧器,燃烧效率高并具有点火程序控制及超压、熄火保护功能。

给水采用连续电动调节,并具有高低水位报警、超压报警联锁保护功能。

采用快装结构,能有效缩短安装时间。

二、设计依据

1NB/T47034-2013《工业锅炉技术条件》。

2TSG G0001-2012《锅炉安全技术监察规程》。

3GB/T16507.116507.8-2013《水管锅炉》。

4GB13271-2014《锅炉大气污染物排放标准》。

6GB/T1576-2008《工业锅炉水质》。

7、《锅炉机组热力计算标准方法》(苏联1973年版)

8TSG G0002-2010《锅炉节能技术监督管理规程》。

9、《锅炉设备空气动力计算标准方法》。

三、锅炉结构简介

1、主要规范

额定蒸发量:                  10t/h

额定蒸汽压力:                1.25MPa

给水温度:                    20

设计燃料                      轻油、天然气

设计效率                      轻油:95.5%

                              天然气:96%

燃料消耗量                    轻油:654 kg/h

                              天然气:785 Nm3/h

排烟温度:                    轻油:93

                              天然气:77.6

总受热面积                   372 m2

辐射受热面积                 25 m²

对流受热面积                 109 m²

节能器受热面积               119 m²

冷凝器受热面积               119 m²

锅炉水容积                   12.1 m3

排烟处过量空气系数           1.05

锅炉整体水压试验压力:         1.65MPa

安全阀数量:2 PN1.6  DN80全启式弹簧安全阀

2、基本尺寸:

锅炉大件运输尺寸(L×W×H     7600×2800×3750mm

锅炉安装外形尺寸(L×W×H     8850×5000×4400mm

上锅筒中心线标高:                             3182mm

烟囱:                            φ800×8000

3、结构简述:

上锅筒筒体内径φ900,材料Q245R(GB/T713-2014),内部装有给水、表面排污及汽水分离等装置;下锅筒筒体内径φ800,材料Q245R(GB/T713-2014),内部装有排污装置。

炉膛及锅炉本体的烟道均由膜式壁构成,膜式壁管φ51×4,节距100mm,前后墙膜式壁集箱均为φ159×6,材料为20(GB/T3087-2008)号碳钢。炉膛后墙布置了看火孔、检查门。

对流管束采用φ51×320(GB/T3087-2008)号碳钢管。

构架全部采用钢结构,锅炉受热面、炉墙、平台扶梯等重量均直接支承在底部钢架上。

锅炉安全稳定运行的工况范围:

   本锅炉在80%-100%工况下可以稳定运行。

四、主要阀门、仪表及其它

安全附件配有安全阀、压力表、压力控制器、水位控制器,可以有效地监视和控制水位及压力,本锅炉具有高、低水位报警、低水位报警联锁保护、超压报警、超压联锁保护等功能,同时发出不同的声光信号,提醒司炉工及时调整设备运行工况,有效地防止事故的发生。所有安全附件、联锁保护装置如有损坏应及时停炉修复,在运行过程中不得退出使用。

本锅炉配有进口燃烧器,全自动程序控制,自动化程度高,可使锅炉达到最佳的燃烧效果。具有联锁保护装置,点火前通风持续时间不低于60秒,当送风机断电时,能够自动切断燃料供应;当燃油(气)压力低于规定值时,最低燃油(气)压力开关指示程序控制锁定燃烧器;当点火失败或火焰突然熄灭时,通过空气压力开关切断燃料供应并锁定燃烧器,确保安全运行。

五、配套辅机

燃烧器

燃油燃烧器:百得 GI1000DSPG

功率:250010500 Kw          电机:N=22+4kw

调节方式:比例调节             背压:2150Pa

燃气燃烧器:百得 TBG800ME

功率:8008000 Kw            电机:N=15kw

调节方式:比例调节             背压:1400Pa

给水泵:JGGC12.5-15×11        电机功率:11KW
